speeroX - Smart. Silent. Space-saving.

Ein Elektromotor liefert hohe Drehzahlen bei vergleichbar geringem Drehmoment. Um Lasten bewegen zu können, werden Getriebe eingesetzt, die die vom Elektromotor bereitgestellte Drehbewegung in eine langsamere, dafür aber kräftigere Bewegung umwandeln. Die Klassiker bei hochübersetzenden Getrieben sind mehrstufige Stirnrad- und Planetenradsätze oder Kegel- und Schneckenradsätze, wenn eine winklige Anordnung erforderlich ist. Häufig kommen Kombinationen aus den genannten Varianten zum Einsatz.

Aufgrund der vom Anwendungsfall abhängigen Anforderungen an Wirkungsgrad, Lebensdauer, Laufgeräusch oder Bauraum stoßen die herkömmlichen Getriebevarianten mitunter an ihre Grenzen. Mehrstufige Stirnrad- und Planetenradsätze bestehen aus vielen Komponenten. Kegelradsätze sind laut und erfordern mindestens eine Vorstufe. Schneckenradsätze verlieren Leistung und Lebensdauer durch Reibung. Hier kommt der von Framo Morat entwickelte, hochübersetzende speeroX-Radsatz ins Spiel.

Vorteile im Überblick

  • Hohe Performance insbesondere bei nur einer Drehrichtung durch Vorzugsflanke
  • Hoher Wirkungsgrad durch Reibungsreduktion aufgrund kinematisch günstiger Verhältnisse
  • Geringe Geräuschentwicklung durch ausgewogene Gleitanteile
  • Lange Lebensdauer und hohe Leistungsdichte durch spezielle verschleißfreie Stahl-Stahl-Paarung
  • Reduzierter Bauraum durch vorteilhafte Anordnung von Rad und Schnecke
  • Geringes Gewicht und verbesserte Montierbarkeit durch geringe Komponentenanzahl (Rad und Schnecke)
  • Hohe Übersetzung und Kraftfluss um die Ecke in nur einer Stufe

Um die Ecke gedacht - Hohe Übersetzung in nur einer Stufe

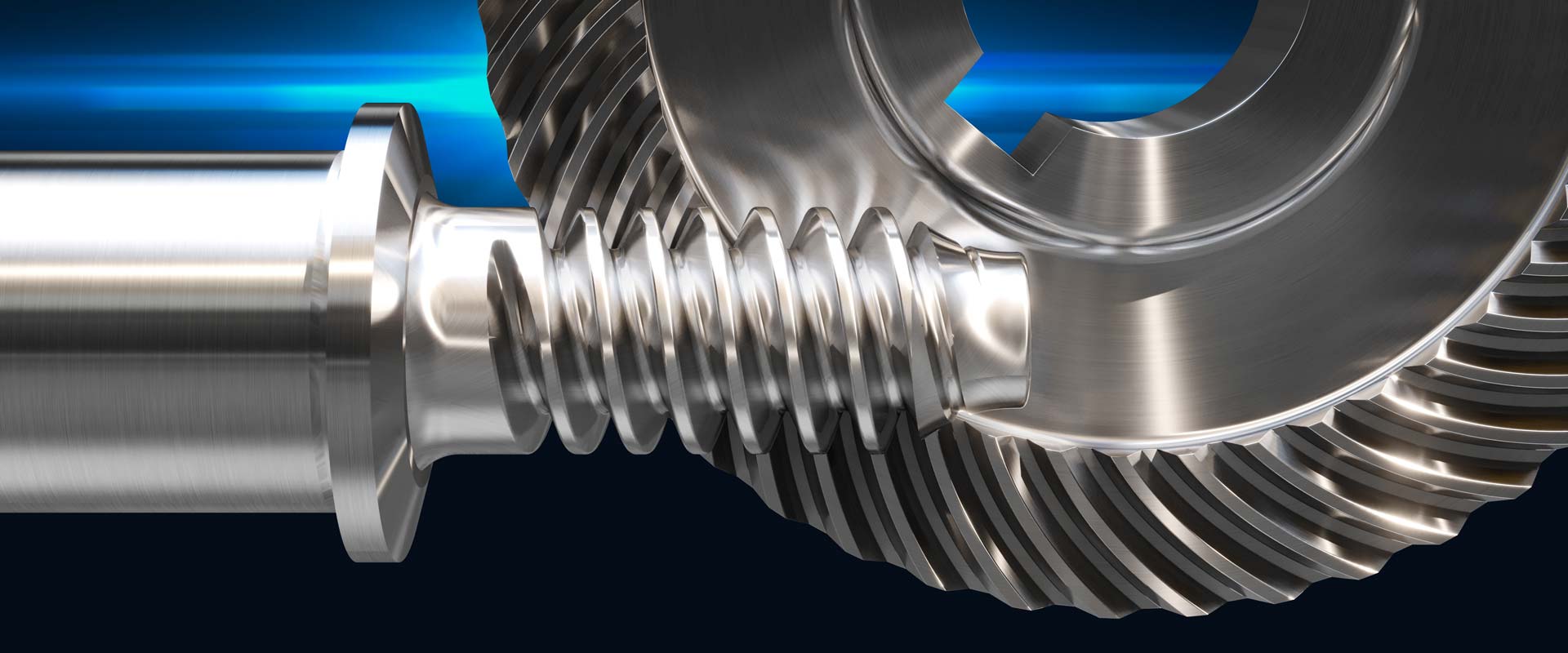

Mit dem speeroX-Radsatz wandert die Verzahnung des Rads auf die Planseite. Eine Verzahnung mit Spiralcharakter entsteht, die durch eine modifizierte Schnecke angetrieben wird. Durch die räumliche Anordnung wird der Bauraum verkleinert. Daraus resultieren kinematisch günstige Verhältnisse, die die Gleitanteile und damit die Reibung reduzieren. Dennoch bleibt die Verzahnung dank der hohen Überdeckung und des eingleitenden Eingriffs leise. Eine verschleißarme Stahl-Stahl-Paarung erhöht die Leistungsdichte und die Lebensdauer.

In der passenden Anwendung schlägt der speeroX-Radsatz übersetzungsseitig klassische mehrstufige Getriebe. Er ist leise und weist einen hohen Wirkungsgrad bei langer Lebensdauer auf. Und das in nur einer Getriebestufe mit reduziertem Gewicht und Bauraum, bestehend aus lediglich zwei Komponenten (Schnecke und Rad), die die Montierbarkeit erleichtern.

Vorteile von speeroX gegenüber konventionellen Lösungen

speeroX vs. Mehrstufige Lösung

(z.B. Planetenstufe + Kegelradsatz, 2 Stirnradstufen, …)

  • Weniger Bauteile
  • Kleinerer Bauraum
  • Geringere Geräuschentwicklung
  • Einfachere Montage



speeroX vs. Schneckenradsatz

  • Höherer Wirkungsgrad
  • Längere Lebensdauer
  • Kleinerer Bauraum
  • Geringeres Verdrehspiel über Lebensdauer



X-plore your opportunities – Kundenspezifische Auslegung und Entwicklung

Die kundenspezifische Auslegung ermöglicht es, gezielt Schlüsselkriterien (z.B. Bauraum, Geräusch, Wirkungsgrad, …) zu priorisieren. Die Vorteile gegenüber den klassischen Getriebevarianten werden deutlich, wenn bereits bei der Auslegung das Anforderungsprofil und der Einsatzbereich genau definiert sind. So lässt sich aufgrund der Verzahnungsgeometrie von speeroX beispielsweise eine besonders hohe Performance erzielen, wenn nur eine Drehrichtung gefordert ist.

Bei kundenspezifischen Lösungen wirft Framo Morat jahrzehntelange Erfahrung in die Waagschale. Mit über 1 Mio. produzierten Schneckenradsätzen pro Jahr, einem breiten Spektrum an Planetengetrieben und zahlreichen realisierten Stirnrad- oder Winkelgetrieben sind wir ihr zuverlässiger Partner in der Auslegung und der Entwicklung hochübersetzender Getriebevarianten. Profitieren auch Sie von unserem Knowhow und den Vorzügen der speeroX-Verzahnung. Im Anfrageformular können Sie uns Ihre Anforderungen im Detail übermitteln. Unsere Verzahnungstechnologen melden sich zeitnah bei Ihnen und beraten Sie kompetent und zuverlässig.
